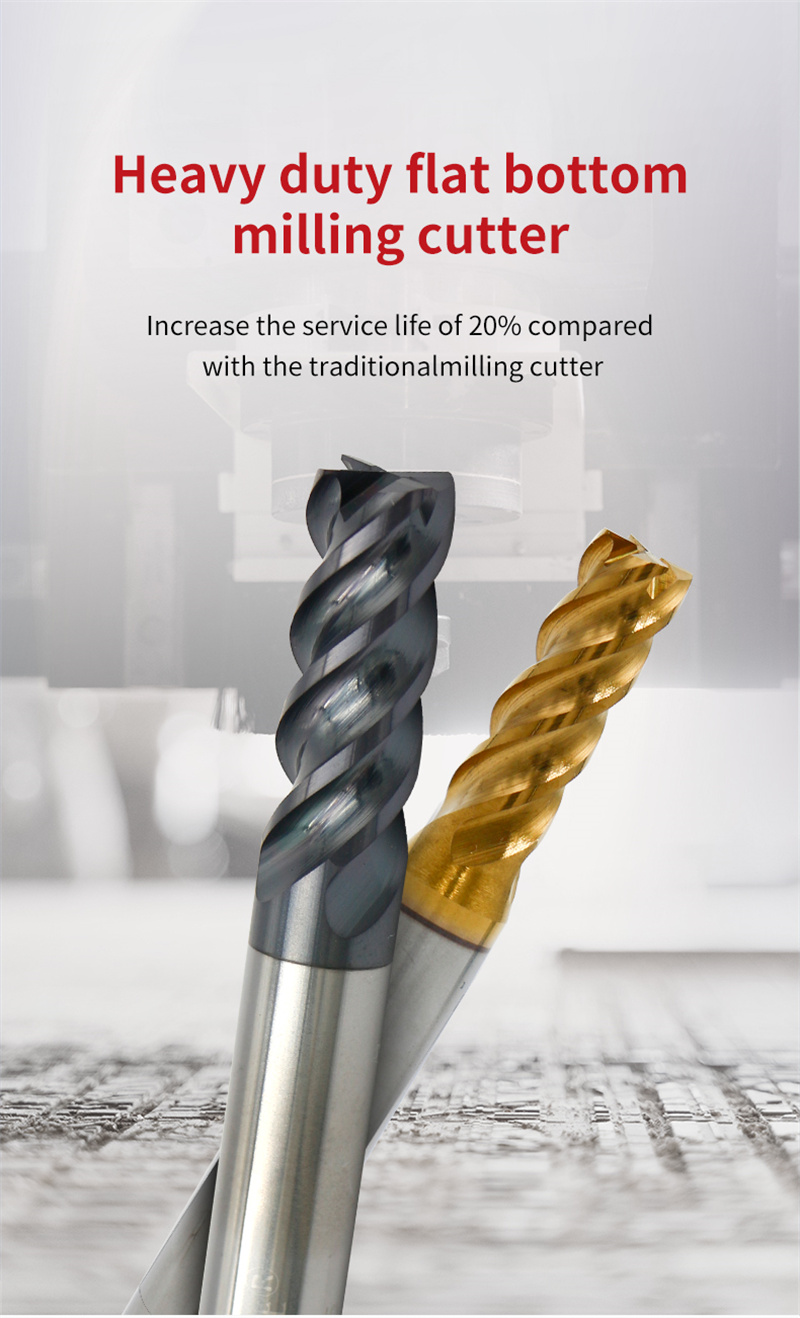

Тяжелая фреза с плоским дном для обработки титанового сплава с ЧПУ

Изображение: Высокопрочная фреза с плоским дном, фрезерная с ЧПУ для титанового сплава

Краткое описание:

·Материал изделия: карбид вольфрама обладает высокой твёрдостью, износостойкостью, прочностью и коррозионной стойкостью. Он также обладает более высокой жаропрочностью, чем быстрорежущая сталь (HSS), поэтому сохраняет твёрдость даже при высоких температурах. Вольфрамовая сталь в основном состоит из карбида вольфрама и кобальта, на долю которых приходится 99% всех компонентов. Вольфрамовая сталь также называется твёрдым сплавом и считается основой современной промышленности.

Написать нам письмо

Подробная информация о продукте

Теги продукта

·Этот типфрезаможет использоваться для обработки: нержавеющей стали, углеродистой стали, легированной стали серии SDK, абразивной стали и т. д.

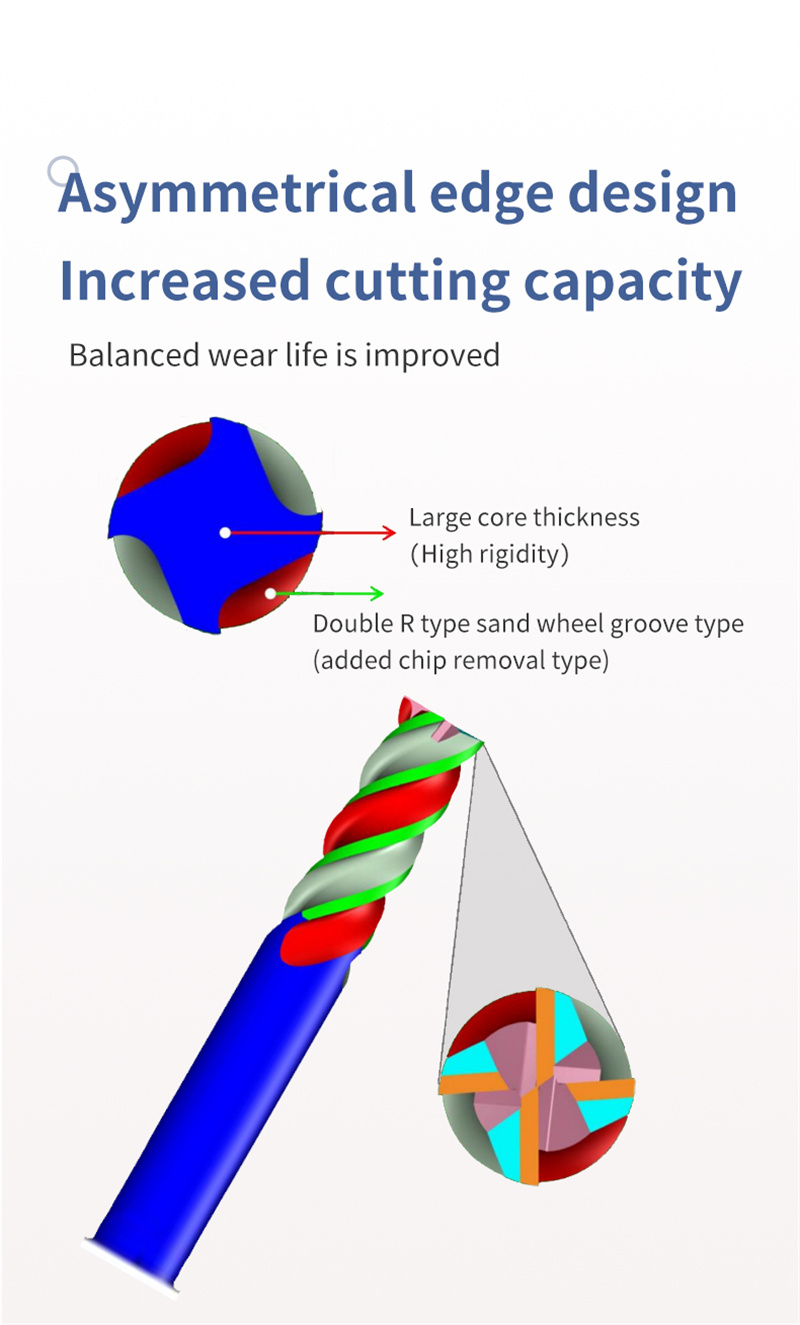

·Конструкция изделия: Высокоточная режущая кромка с соответствующим отрицательным передним углом, обеспечивающая прочность и остроту режущей кромки. Увеличенный диаметр сердечника повышает жесткость инструмента и обеспечивает стабильное резание и удаление стружки.

·Широкий квадрат примененияконцевые фрезы: Может использоваться во многих областях, таких как металлообработка, обработка на станках с ЧПУ и машиностроение. Большая конструкция стружечных канавок обеспечивает более плавный отвод стружки, делая заготовку более гладкой и блестящей.

型号 Номер модели	外径(D) Внешний диаметр	刃长(Lc) Длина лезвия	全长(L) Полная длина	柄径 (д) Диаметр ручки
FW-D13Hd4*50L	1	3	50	4
FW-D1.55Hd4*50L	1.5	5	50	4
FW-D26Hd4*50L	2	6	50	4
FW-D2.58Hd4*50L	2.5	8	50	4
FW-D39Hd4*50L	3	9	50	4
FW-D39Hd3*50L	3	9	50	3
FW-D39Hd6*50L	3	9	50	6
FW-D412Hd4*50L	4	12	50	4
FW-D412Hd6*50L	4	12	50	6
FW-D513Hd6*50L	5	13	50	6
FW-D615Hd6*50L	6	15	50	6
FW-D625Hd6*75L	6	25	75	6
FW-D625Hd6*100L	6	25	100	6
FW-D820Hd8*60L	8	20	60	8
FW-D832Hd8*100L	8	32	100	8
FW-D850Hd8*150L	8	50	150	8
FW-D1025Hd10*75L	10	25	75	10
FW-D1040Hd10*100L	10	40	100	10
FW-D1055Hd10*150L	10	55	150	10
FW-D1230Hd12*75L	12	30	75	12
FW-D1250Hd12*100L	12	50	100	12
FW-D1260Hd12*150L	12	60	150	12
FW-D1440Hd14*100L	14	40	100	14
FW-D1545Hd16*100L	15	45	100	16
FW-D1645Hd16*100L	16	45	100	16
FW-D2050Hd20*100L	20	50	100	20

型号 Номер модели	外径(D) Внешний диаметр	刃长(Lc) Длина лезвия	Р角(Р) R-угол	全长(L) Полная длина	柄径 (д) Диаметр ручки
FW-R0.52H d4*50L	1	2	0,5	50	4
FW-R0.753H d4*50L	1.5	3	0,75	50	4
FW-R14H d4*50L	2	4	1	50	4
FW-R1.56H d4*50L	3	6	1.5	50	4
FW-R1.56H d6*50L	3	6	1.5	50	6
FW-R28H d4*50L	4	8	2	50	4
FW-R28H d6*50L	4	8	2	50	6
FW-R28H d4*75L	4	8	2	75	4
FW-R2.510H d6*50L	5	10	2.5	50	6
FW-R312H d6*50L	6	12	3	50	6
FW-R312H d6*75L	6	12	3	75	6
FW-R312H d6*100L	6	12	3	100	6
FW-R416H d8*60L	8	16	4	60	8
FW-R416H d8*75L	8	16	4	75	8
FW-R416H d8*100L	8	16	4	100	8
FW-R520H d10*75L	10	20	5	75	8
FW-R520H d10*100L	10	20	5	100	10
FW-R624H d12*75L	12	24	6	75	10
FW-R624H d12*100L	12	24	6	100	12

型号 Номер модели	外径(D) Внешний диаметр	刃长(Lc) Длина лезвия	Р角(Р) R-угол	全长(L) Полная длина	柄径 (д) Диаметр ручки
FW-D1.5R0.24H* d4*50L	1.5	4	0,2	50	4
FW-D2R0.25H* d4*50L	2	5	0,2	50	4
FW-D3R0.28H* d4*50L	3	8	0,2	50	4
FW-D3R0.58H* d4*50L	3	8	0,5	50	4
FW-D3R18H* d4*50L	3	8	1	50	4
FW-D4R0.210H* d4*50L	4	10	2	50	3
FW-D4R0.510H* d4*50L	4	10	5	50	6
FW-D4R110H* d4*50L	4	10	1	50	4
FW-D6R0.215H* d6*50L	6	15	2	50	6
FW-D6R0.515H* d6*50L	6	15	5	50	6
FW-D6R115H* d6*50L	6	15	1	50	6
FW-D8R0.220H* d8*60L	8	20	2	60	8
FW-D8R0.520H* d8*60L	8	20	5	60	8
FW-D8R120H* d8*60L	8	20	1	60	8
FW-D8R220H* d8*60L	8	20	2	60	8
FW-D10R0.225H* d10*75L	10	25	0,2	75	10
FW-D10R0.525H* d10*75L	10	25	0,5	75	10
FW-D10R0.525H* d10*100L	10	25	0,5	100	10
FW-D10R0.540H* d10*150L	10	40	0,5	150	10
FW-D10R125H* d10*75L	10	25	1	75	10
FW-D10R125H* d10*100L	10	25	1	100	10
FW-D10R140H* d10*150L	10	40	1	150	10
FW-D10R1.525H* d10*75L	10	25	1.5	75	10
FW-D10R1.525H* d10*100L	10	25	1.5	100	10
FW-D10R225H* d10*75L	10	25	2	75	10
FW-D10R225H* d10*100L	10	25	2	100	10
FW-D10R325H* d10*75L	10	25	3	75	10
FW-D12R0.530H* d12*75L	12	30	0,5	75	12
FW-D12R0.530H* d12*100L	12	30	0,5	100	12
FW-D12R0.548H* d12*150L	12	48	0,5	150	12
FW-D12R130H* d12*75L	12	30	1	75	12
FW-D12R130H* d12*100L	12	30	1	100	12
FW-D12R148H* d12*150L	12	48	1	150	12
FW-D12R1.530H* d12*75L	12	30	1.5	75	12
FW-D12R1.530H* d12*100L	12	30	1.5	100	12
FW-D12R230H* d12*75L	12	30	2	75	12
FW-D12R230H* d12*100L	12	30	2	100	12
FW-D12R330H* d12*75L	12	30	3	75	12
FW-D16R136H* d16*100L	16	36	1	100	16
FW-D16R1.536H* d16*100L	16	36	1.5	100	16
FW-D16R236H* d16*100L	16	36	2	100	16
FW-D16R336H* d16*100L	16	36	3	100	16

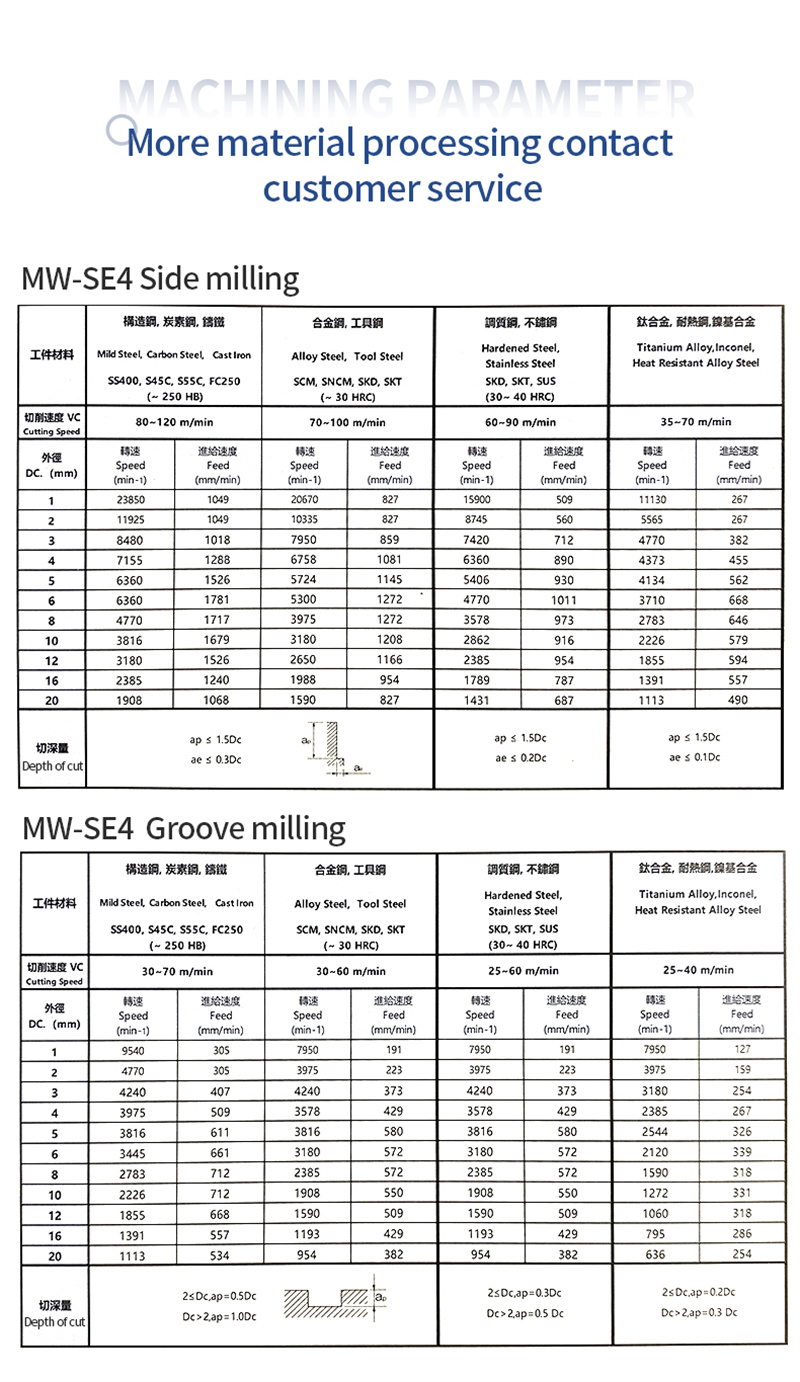

Фрезерование передней стороны:

Материал заготовки	Мягкая сталь, углеродистая сталь, чугун SS400. S45C, 555C, FC250 (~250HB)		Легированная сталь, инструментальная сталь СКМ, СНКМ, СКД, СКТ (~30HRC)		Закаленная сталь, нержавеющая сталь SKD, SKT, SUS (30~40HRC)		Титановый сплав, инконель, жаропрочная легированная сталь
Скорость резки VC	80-120 м/мин		70-100 м/мин		60-90 м/мин		35-70 м/мин
внешний диаметр (мм)	Скорость (мин-1)	Кормить (мм/мин)	Скорость (мин-1)	Кормить (мм/мин)	Скорость (мин-1)	Кормить (мм/мин)	Скорость (мин-1)	Кормить (мм/мин)
1	23850	1049	20670	827	15900	509	11130	267
2	11925	1049	10335	827	8745	560	5565	267
3	8480	1018	7950	859	7420	712	4770	382
4	7155	1288	6758	1081	6360	890	4373	455
5	6360	1526	5724	1145	5406	930	4134	562
6	6360	1781	5300	1272	4770	1011	3710	668
8	4770	1717	3975	1272	3578	973	2783	646
10	3816	1679	3180	1208	2862	916	2226	579
12	3180	1526	2650	1166	2385	954	1855	594
16	2385	1240	1988	954	1789	787	1391	557
20	1908	1068	1590	827	1431	687	1113	490
Глубина резания	ap≤1.5Dc ае≤0,3Dc				ap≤1.5Dc ае≤0,2Dc		ap≤1.5Dc ае≤0,1Dc

Фрезерование канавок FW:

Материал заготовки	Мягкая сталь, углеродистая сталь, чугун SS400. S45C, 555C, FC250 (~250HB)		Легированная сталь, инструментальная сталь СКМ, СНКМ, СКД, СКТ (~30HRC)		Закаленная сталь, нержавеющая сталь SKD, SKT, SUS (30~40HRC)		Титановый сплав, инконель, жаропрочная легированная сталь
Скорость резки VC	30-70 м/мин		30-60 м/мин		25-60 м/мин		25-40 м/мин
внешний диаметр (мм)	Скорость (мин-1)	Кормить (мм/мин)	Скорость (мин-1)	Кормить (мм/мин)	Скорость (мин-1)	Кормить (мм/мин)	Скорость (мин-1)	Кормить (мм/мин)
1	9540	305	7950	191	7950	191	7950	127
2	4770	305	3975	223	3975	223	3975	159
3	4240	407	4240	373	4240	373	3180	254
4	3975	509	3578	429	3578	429	2385	267
5	3816	611	3816	580	3816	580	2544	326
6	3445	661	3180	572	3180	572	2120	339
8	2783	712	2385	572	2385	572	1590	318
10	2226	712	1908	550	1908	550	1272	331
12	1855	668	1590	509	1590	509	1060	318
16	1391	557	1193	429	1193	429	795	286
20	1113	534	954	382	954	382	636	254
Глубина резания	2≤Dc,ap=0,5Dc DC＞2，ap=1.0Dc				2≤ap≤0.3Dc Dc＞2，ap=0.5Dc		2≤ap≤0.2Dc Dc＞2，ap=0.3Dc

Серия фрез Meiwha

Meiwha 4 - Фреза для канавочного фрезерования

Ant-shake, импортная вольфрамовая сталь, подходит для грубой и тонкой обработки

Пассивация кромки фрезы

Предотвращает растрескивание кромок, повышает антиоксидантные свойства, улучшает износостойкость, продлевая срок службы.

Прецизионное шлифование и удаление стружки из крупных канавок

Высокая производительность резки

Покрытие для фрезы Barchas

Покрытие обладает отличной стойкостью к высоким температурам, твердостью HV3500, значительно повышает твердость.

Фреза All - шлифованная кромка

Изготовлен полностью из вольфрамовой стали, гладкий, с низким сопротивлением съёму стружки. Высокотемпературная обработка, высокая твёрдость, высокая точность.
